闭环步进电机>>>85BYGH201E
85BYGH201E 永磁感应子式步进电机

   步 距 角：0.9/1.8 DEG

   绝缘电阻：500VDC  100MΩ

   绝缘强度：500VAC  1 Minute

   温    升：65K

   环境温度：-10~+55℃

   绝缘等级：B


型  号
相数
电压
电流
电阻
电感
静转矩
机身长
出轴长
定位转矩
重量
单  位
　
V
A
Ω
mH
N.m
mm
mm
Kg.cm
Kg
85BYGH201
2
2.8
4
0.7
2.8
5.0
129
37
4.5
3.5

接线图：

电机引线
驱动器 A+ A- B+ B-
电机线颜色 红 绿 黄 蓝

编码器引线

驱动器 +5V GND EA+ EA- EB+ EB-
编码线颜色 白 黑 红 绿 黄 蓝

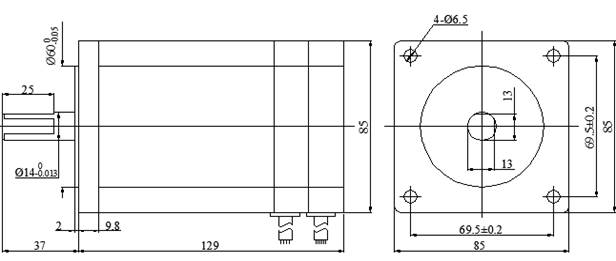

外形图：

矩频特性：
85BYGH201E 测试条件：SH2046E 50VAC  2细分 电机选择10
**脉冲频率转换为转速公式为 ：r=（f/（d*200））*60
f为脉冲频率即图中的横坐标（pps）
d为测试条件中驱动器设定的细分数（图中为2）
r为电机转速（rpm）
